vtkBooleanTexture Class Reference

#include <vtkBooleanTexture.h>

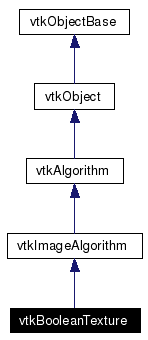

Inheritance diagram for vtkBooleanTexture:

Inheritance graph
[legend]

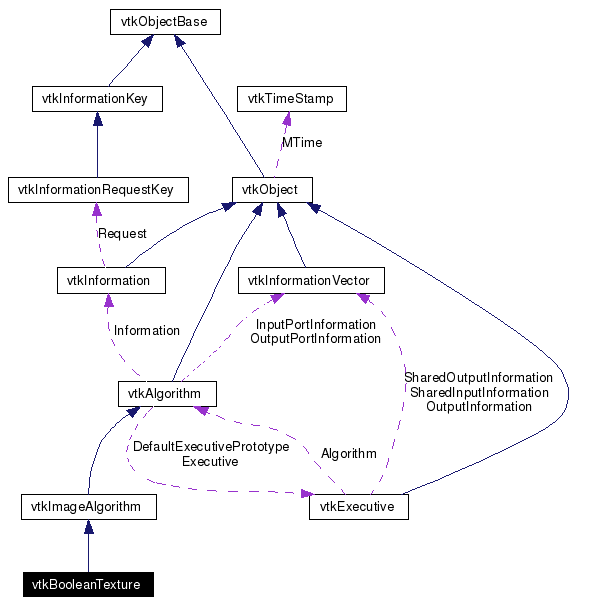

Collaboration diagram for vtkBooleanTexture:

Collaboration graph
[legend]
List of all members.

Detailed Description

generate 2D texture map based on combinations of inside, outside, and on region boundary

vtkBooleanTexture is a filter to generate a 2D texture map based on combinations of inside, outside, and on region boundary. The "region" is implicitly represented via 2D texture coordinates. These texture coordinates are normally generated using a filter like vtkImplicitTextureCoords, which generates the texture coordinates for any implicit function.

vtkBooleanTexture generates the map according to the s-t texture coordinates plus the notion of being in, on, or outside of a region. An in region is when the texture coordinate is between (0,0.5-thickness/2). An out region is where the texture coordinate is (0.5+thickness/2). An on region is between (0.5-thickness/2,0.5+thickness/2). The combination in, on, and out for each of the s-t texture coordinates results in 16 possible combinations (see text). For each combination, a different value of intensity and transparency can be assigned. To assign maximum intensity and/or opacity use the value 255. A minimum value of 0 results in a black region (for intensity) and a fully transparent region (for transparency).

See also:
vtkImplicitTextureCoords vtkThresholdTextureCoords
Tests:
vtkBooleanTexture (Tests)

Definition at line 51 of file vtkBooleanTexture.h.

Public Types

typedef vtkImageAlgorithm Superclass

Public Member Functions

virtual const char * GetClassName ()
virtual int IsA (const char *type)
void PrintSelf (ostream &os, vtkIndent indent)
virtual void SetXSize (int)
virtual int GetXSize ()
virtual void SetYSize (int)
virtual int GetYSize ()
virtual void SetThickness (int)
virtual int GetThickness ()
virtual void SetInIn (unsigned char, unsigned char)
void SetInIn (unsigned char[2])
virtual unsigned char * GetInIn ()
virtual void GetInIn (unsigned char data[2])
virtual void SetInOut (unsigned char, unsigned char)
void SetInOut (unsigned char[2])
virtual unsigned char * GetInOut ()
virtual void GetInOut (unsigned char data[2])
virtual void SetOutIn (unsigned char, unsigned char)
void SetOutIn (unsigned char[2])
virtual unsigned char * GetOutIn ()
virtual void GetOutIn (unsigned char data[2])
virtual void SetOutOut (unsigned char, unsigned char)
void SetOutOut (unsigned char[2])
virtual unsigned char * GetOutOut ()
virtual void GetOutOut (unsigned char data[2])
virtual void SetOnOn (unsigned char, unsigned char)
void SetOnOn (unsigned char[2])
virtual unsigned char * GetOnOn ()
virtual void GetOnOn (unsigned char data[2])
virtual void SetOnIn (unsigned char, unsigned char)
void SetOnIn (unsigned char[2])
virtual unsigned char * GetOnIn ()
virtual void GetOnIn (unsigned char data[2])
virtual void SetOnOut (unsigned char, unsigned char)
void SetOnOut (unsigned char[2])
virtual unsigned char * GetOnOut ()
virtual void GetOnOut (unsigned char data[2])
virtual void SetInOn (unsigned char, unsigned char)
void SetInOn (unsigned char[2])
virtual unsigned char * GetInOn ()
virtual void GetInOn (unsigned char data[2])
virtual void SetOutOn (unsigned char, unsigned char)
void SetOutOn (unsigned char[2])
virtual unsigned char * GetOutOn ()
virtual void GetOutOn (unsigned char data[2])

Static Public Member Functions

static vtkBooleanTextureNew ()
static int IsTypeOf (const char *type)
static vtkBooleanTextureSafeDownCast (vtkObject *o)

Protected Member Functions

 vtkBooleanTexture ()
 ~vtkBooleanTexture ()
virtual int RequestInformation (vtkInformation *, vtkInformationVector **, vtkInformationVector *)
virtual void ExecuteData (vtkDataObject *data)

Protected Attributes

int XSize
int YSize
int Thickness
unsigned char InIn [2]
unsigned char InOut [2]
unsigned char OutIn [2]
unsigned char OutOut [2]
unsigned char OnOn [2]
unsigned char OnIn [2]
unsigned char OnOut [2]
unsigned char InOn [2]
unsigned char OutOn [2]


Member Typedef Documentation

typedef vtkImageAlgorithm vtkBooleanTexture::Superclass


Reimplemented from vtkImageAlgorithm.

Definition at line 56 of file vtkBooleanTexture.h.


Constructor & Destructor Documentation

vtkBooleanTexture::vtkBooleanTexture  )  [protected]


vtkBooleanTexture::~vtkBooleanTexture  )  [inline, protected]


Definition at line 133 of file vtkBooleanTexture.h.


Member Function Documentation

static vtkBooleanTexture* vtkBooleanTexture::New  )  [static]


Create an object with Debug turned off, modified time initialized to zero, and reference counting on.

Reimplemented from vtkAlgorithm.

virtual const char* vtkBooleanTexture::GetClassName  )  [virtual]


Reimplemented from vtkImageAlgorithm.

static int vtkBooleanTexture::IsTypeOf const char *  type  )  [static]


Return 1 if this class type is the same type of (or a subclass of) the named class. Returns 0 otherwise. This method works in combination with vtkTypeRevisionMacro found in vtkSetGet.h.

Reimplemented from vtkImageAlgorithm.

virtual int vtkBooleanTexture::IsA const char *  type  )  [virtual]


Return 1 if this class is the same type of (or a subclass of) the named class. Returns 0 otherwise. This method works in combination with vtkTypeRevisionMacro found in vtkSetGet.h.

Reimplemented from vtkImageAlgorithm.

static vtkBooleanTexture* vtkBooleanTexture::SafeDownCast vtkObject o  )  [static]


Reimplemented from vtkImageAlgorithm.

void vtkBooleanTexture::PrintSelf ostream &  os,
vtkIndent  indent
[virtual]


Methods invoked by print to print information about the object including superclasses. Typically not called by the user (use Print() instead) but used in the hierarchical print process to combine the output of several classes.

Reimplemented from vtkImageAlgorithm.

virtual void vtkBooleanTexture::SetXSize int   )  [virtual]


Set the X texture map dimension.

virtual int vtkBooleanTexture::GetXSize  )  [virtual]


virtual void vtkBooleanTexture::SetYSize int   )  [virtual]


Set the Y texture map dimension.

virtual int vtkBooleanTexture::GetYSize  )  [virtual]


Set the Y texture map dimension.

virtual void vtkBooleanTexture::SetThickness int   )  [virtual]


Set the thickness of the "on" region.

virtual int vtkBooleanTexture::GetThickness  )  [virtual]


Set the thickness of the "on" region.

virtual void vtkBooleanTexture::SetInIn unsigned  char,
unsigned  char
[virtual]


Specify intensity/transparency for "in/in" region.

void vtkBooleanTexture::SetInIn unsigned  char[2]  )


Specify intensity/transparency for "in/in" region.

virtual unsigned char* vtkBooleanTexture::GetInIn  )  [virtual]


Specify intensity/transparency for "in/in" region.

virtual void vtkBooleanTexture::GetInIn unsigned char  data[2]  )  [virtual]


Specify intensity/transparency for "in/in" region.

virtual void vtkBooleanTexture::SetInOut unsigned  char,
unsigned  char
[virtual]


Specify intensity/transparency for "in/out" region.

void vtkBooleanTexture::SetInOut unsigned  char[2]  )


Specify intensity/transparency for "in/out" region.

virtual unsigned char* vtkBooleanTexture::GetInOut  )  [virtual]


Specify intensity/transparency for "in/out" region.

virtual void vtkBooleanTexture::GetInOut unsigned char  data[2]  )  [virtual]


Specify intensity/transparency for "in/out" region.

virtual void vtkBooleanTexture::SetOutIn unsigned  char,
unsigned  char
[virtual]


Specify intensity/transparency for "out/in" region.

void vtkBooleanTexture::SetOutIn unsigned  char[2]  )


Specify intensity/transparency for "out/in" region.

virtual unsigned char* vtkBooleanTexture::GetOutIn  )  [virtual]


Specify intensity/transparency for "out/in" region.

virtual void vtkBooleanTexture::GetOutIn unsigned char  data[2]  )  [virtual]


Specify intensity/transparency for "out/in" region.

virtual void vtkBooleanTexture::SetOutOut unsigned  char,
unsigned  char
[virtual]


Specify intensity/transparency for "out/out" region.

void vtkBooleanTexture::SetOutOut unsigned  char[2]  )


Specify intensity/transparency for "out/out" region.

virtual unsigned char* vtkBooleanTexture::GetOutOut  )  [virtual]


Specify intensity/transparency for "out/out" region.

virtual void vtkBooleanTexture::GetOutOut unsigned char  data[2]  )  [virtual]


Specify intensity/transparency for "out/out" region.

virtual void vtkBooleanTexture::SetOnOn unsigned  char,
unsigned  char
[virtual]


Specify intensity/transparency for "on/on" region.

void vtkBooleanTexture::SetOnOn unsigned  char[2]  )


Specify intensity/transparency for "on/on" region.

virtual unsigned char* vtkBooleanTexture::GetOnOn  )  [virtual]


Specify intensity/transparency for "on/on" region.

virtual void vtkBooleanTexture::GetOnOn unsigned char  data[2]  )  [virtual]


Specify intensity/transparency for "on/on" region.

virtual void vtkBooleanTexture::SetOnIn unsigned  char,
unsigned  char
[virtual]


Specify intensity/transparency for "on/in" region.

void vtkBooleanTexture::SetOnIn unsigned  char[2]  )


Specify intensity/transparency for "on/in" region.

virtual unsigned char* vtkBooleanTexture::GetOnIn  )  [virtual]


Specify intensity/transparency for "on/in" region.

virtual void vtkBooleanTexture::GetOnIn unsigned char  data[2]  )  [virtual]


Specify intensity/transparency for "on/in" region.

virtual void vtkBooleanTexture::SetOnOut unsigned  char,
unsigned  char
[virtual]


Specify intensity/transparency for "on/out" region.

void vtkBooleanTexture::SetOnOut unsigned  char[2]  )


Specify intensity/transparency for "on/out" region.

virtual unsigned char* vtkBooleanTexture::GetOnOut  )  [virtual]


Specify intensity/transparency for "on/out" region.

virtual void vtkBooleanTexture::GetOnOut unsigned char  data[2]  )  [virtual]


Specify intensity/transparency for "on/out" region.

virtual void vtkBooleanTexture::SetInOn unsigned  char,
unsigned  char
[virtual]


Specify intensity/transparency for "in/on" region.

void vtkBooleanTexture::SetInOn unsigned  char[2]  )


Specify intensity/transparency for "in/on" region.

virtual unsigned char* vtkBooleanTexture::GetInOn  )  [virtual]


Specify intensity/transparency for "in/on" region.

virtual void vtkBooleanTexture::GetInOn unsigned char  data[2]  )  [virtual]


Specify intensity/transparency for "in/on" region.

virtual void vtkBooleanTexture::SetOutOn unsigned  char,
unsigned  char
[virtual]


Specify intensity/transparency for "out/on" region.

void vtkBooleanTexture::SetOutOn unsigned  char[2]  )


Specify intensity/transparency for "out/on" region.

virtual unsigned char* vtkBooleanTexture::GetOutOn  )  [virtual]


Specify intensity/transparency for "out/on" region.

virtual void vtkBooleanTexture::GetOutOn unsigned char  data[2]  )  [virtual]


Specify intensity/transparency for "out/on" region.

virtual int vtkBooleanTexture::RequestInformation vtkInformation ,
vtkInformationVector **  ,
vtkInformationVector
[protected, virtual]


Reimplemented from vtkImageAlgorithm.

virtual void vtkBooleanTexture::ExecuteData vtkDataObject data  )  [protected, virtual]


This method is the old style execute method

Reimplemented from vtkImageAlgorithm.


Member Data Documentation

int vtkBooleanTexture::XSize [protected]


Definition at line 138 of file vtkBooleanTexture.h.

int vtkBooleanTexture::YSize [protected]


Definition at line 139 of file vtkBooleanTexture.h.

int vtkBooleanTexture::Thickness [protected]


Definition at line 141 of file vtkBooleanTexture.h.

unsigned char vtkBooleanTexture::InIn[2] [protected]


Definition at line 142 of file vtkBooleanTexture.h.

unsigned char vtkBooleanTexture::InOut[2] [protected]


Definition at line 143 of file vtkBooleanTexture.h.

unsigned char vtkBooleanTexture::OutIn[2] [protected]


Definition at line 144 of file vtkBooleanTexture.h.

unsigned char vtkBooleanTexture::OutOut[2] [protected]


Definition at line 145 of file vtkBooleanTexture.h.

unsigned char vtkBooleanTexture::OnOn[2] [protected]


Definition at line 146 of file vtkBooleanTexture.h.

unsigned char vtkBooleanTexture::OnIn[2] [protected]


Definition at line 147 of file vtkBooleanTexture.h.

unsigned char vtkBooleanTexture::OnOut[2] [protected]


Definition at line 148 of file vtkBooleanTexture.h.

unsigned char vtkBooleanTexture::InOn[2] [protected]


Definition at line 149 of file vtkBooleanTexture.h.

unsigned char vtkBooleanTexture::OutOn[2] [protected]


Definition at line 150 of file vtkBooleanTexture.h.


The documentation for this class was generated from the following file:
